碟形彈簧特點

●小變形大承載能力

●具有較好的空間利用率

●多片組合容易跟換

●通過不同的組合方式可獲得理想的加載特性

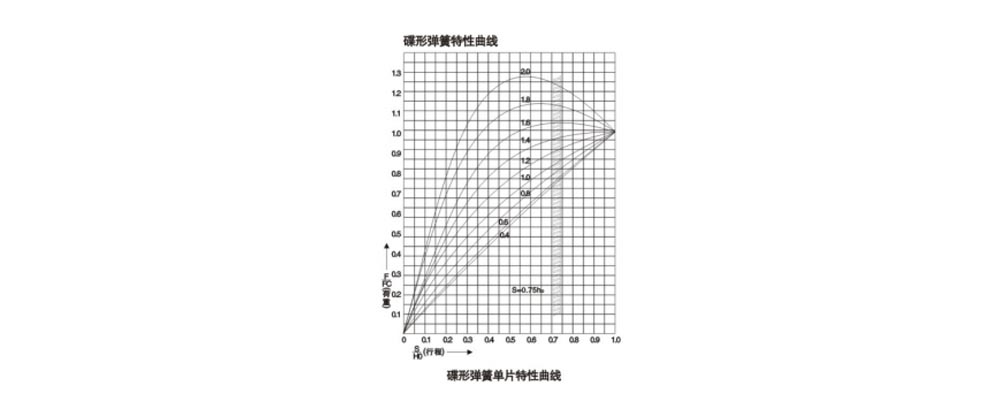

 碟形彈簧的特性曲線

 ●碟形彈簧的負荷與行程關系呈拋物漸減曲線

 ●漸減曲線彎曲幅度由上ho/t值決定

   ho/t≤0.4時，曲線接近直

   ho/t≤1時，曲線呈小幅度彎曲

   ho/t≤1.5時，曲線呈大幅度彎曲

   ho/t>1.5時，曲線會出現(xiàn)負剛度特性區(qū)域

   ho/t > 3時，曲線有更大的負剛度特性區(qū)域，并且�簧的截拙勚^�突葔墓翻过��

●如上圖所示，當?shù)�形彈簧的行程大�?.75ho其負荷增加已有限，但對碟簧使用壽命影響很大因此，碟簧使用行程以不超過S=0.75ho為佳

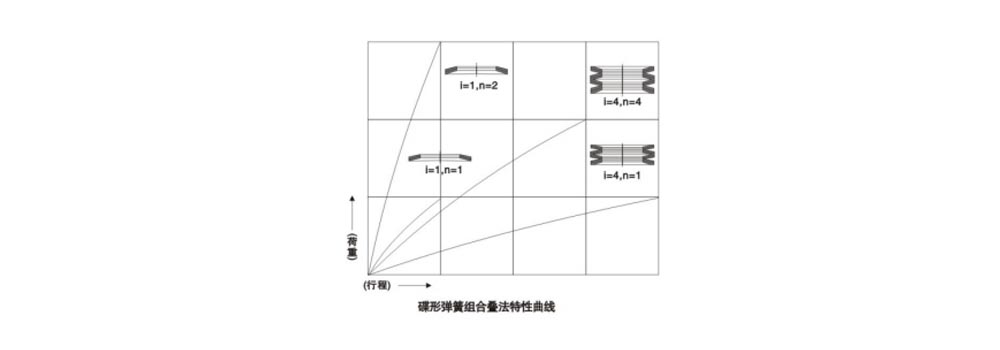

●不同的組合疊法所產(chǎn)生的位移與特性線(如右圖)
